Diagrama de fusibles de Volvo S80 2000

Módulo de control del calefactor auxiliar (CPM)

Accesorio (luz auxiliar)

Sensores de oxígeno calefaccionados

Válvula EVAP, válvula de reinicio del árbol de levas, válvula de cierre del cánister

Módulo de control del motor (ECM), Inyectores, Sensor de flujo de masa de aire (Gasolina), Bomba de inyección Sensor de volumen de aire (Diésel)

Módulo de acelerador electrónico (ETM)

Interruptor de solenoide de aire acondicionado. Sensor de posición del pedal del acelerador

Bocina

Motor del lavaparabrisas trasero

Relé de control de bujías de incandescencia, Relés. bujías de calefacción para refrigerante, relé de aire acondicionado, Bujías con bobinas de encendido convertidor EGR. Válvula de control del turbocompresor, válvula solenoide de soporte del motor. Resistencia PTC - precalentamiento de aire

Interruptor de luces de freno

Limpiaparabrisas

Módulo de control ABS/DSTC

Limpia/lavaparabrisas de faros, Lavaparabrisas

Luz baja

Luz alta

Módulo de control ABS/DSTC

Relé 2, bujía de calefacción para refrigerante

Relé 1, bujía de calefacción para refrigerante

Relé del motor de arranque

Relé principal del sistema de control del motor

Luz baja izquierda

Luz baja derecha

Luz antiniebla delantera

Asiento del conductor eléctrico

Asiento del pasajero eléctrico

Módulo electrónico central (CEM). Relé de sobrecarga X+, módulo de control SRS

Asientos calefaccionados

Sistema de frenos ABS, módulo de control del sensor de ángulo de dirección (SAS)

Luz alta izquierda

Luz alta derecha

Limpiaparabrisas de faros. Control de alcance de luces

Asiento del pasajero eléctrico, interruptor de bloqueo del cinturón de seguridad a través del módulo electrónico central (CEM): módulo de control SRS

Radio (AUM), pantalla RTI

Radio (AUM)

Amplificador

Teléfono

Transmisión automática con alimentación X extendida a través de relé: módulo de control de la transmisión (TCM)

A través del módulo electrónico central (CEM): luz de giro

Módulo del volante (SWM)

Módulo del interruptor de luces (LSM), conector de enlace de datos, módulo de control de climatización (CCM)

Alimentación X extendida a través de relé: módulo de control de climatización (CCM), módulo de información del conductor (DIM), asiento del conductor eléctrico. Bloqueo de cambio Geartronic, módulo de precalentador de combustión (CPM). (Calefactor de estacionamiento)

Soplador

A través del módulo de interruptores de la puerta delantera (DDM/PDM): cierre centralizado, elevalunas eléctricos. Luces de advertencia de puerta, espejos de puerta calefaccionados, espejos de puerta eléctricos, iluminación de espejos de puerta

Iluminación superior, módulo electrónico superior (UEM), módulo de interruptor de luz de techo, iluminación del espejo de cortesía

Sirena de alarma

Luz de posición lateral - delantera izquierda, luz de estacionamiento delantera izquierda, luces de estacionamiento/traseras traseras izquierdas

Luz de posición lateral delantera derecha, luz de estacionamiento delantera derecha, luces traseras derechas para luces de estacionamiento y traseras, iluminación de la placa de matrícula

Fusible 11C/29, a través del módulo electrónico central (CEM): luces interiores, dirección asistida electrónica, iluminación de la guantera

Bomba de combustible

Techo solar

A través del módulo de interruptores, puerta delantera izquierda (DDM/PDM): cierre centralizado, elevalunas eléctricos, espejos de puerta calefaccionados. Espejos de puerta eléctricos, iluminación del espejo retrovisor, luz de advertencia de puerta

A través del módulo de interruptores, puerta delantera derecha (DDM/PDM): cierre centralizado, elevalunas eléctricos, espejos de puerta calefaccionados, espejos de puerta eléctricos, iluminación del espejo retrovisor, luz de advertencia de puerta

Elevalunas eléctricos traseros. Bloqueo eléctrico para niños

A través del interruptor de encendido: relé del motor de arranque, módulo de control del motor (ECM), módulo electrónico central (CEM), fusible 11C/7, módulo de control SRS, anillo de antena

Relevador de la bomba de combustible

Relevador de faros antiniebla delanteros

Relevador de suministro aumentado

Relevador de suministro X aumentado

Relevador de bajada de ventanilla eléctrica

Relevador de subida de ventanilla eléctrica

Relevador de luces bajas

Relevador de luces de estacionamiento

Relevador de luces altas

Relevador de límite de bajada de seguridad para niños de ventanilla eléctrica

Relevador de bajada de ventanilla eléctrica

Relevador de subida de ventanilla eléctrica

Relevador de sobrecarga de suministro

Relevador de sobrecarga de suministro X

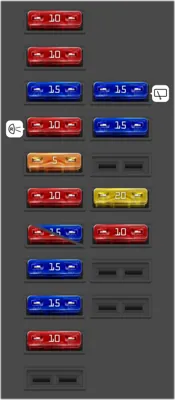

(Módulo electrónico trasero (REM), vía Módulo electrónico trasero (REM): iluminación del compartimento de carga (S80)) indefinido

(Vía Módulo electrónico trasero (REM): luz antiniebla trasera) indefinido

(Luces de freno) indefinido

(Luces de reversa) indefinido

(Luneta trasera calefaccionada (voltaje de control)) indefinido

(Apertura del portón trasero/maletero, bloqueo del portón trasero/maletero) indefinido

(Reposacabezas plegable (S80), toma de corriente del compartimento de carga (V70)) indefinido

(Reposacabezas plegable (S80), toma de corriente del compartimento de carga (V70)) indefinido

(Cierres centrales de las puertas traseras, desbloqueo de la tapa del tanque) indefinido

(Soporte de remolque (alimentación 30)) indefinido

(Cambiador de CD, reproductor de CD-ROM RTI, módulo de control del sistema RTI (RTI), buscapersonas) indefinido

(Limpiaparabrisas trasero) indefinido

(Soporte de remolque (alimentación 15)) indefinido

(Toma de corriente del compartimento de carga (S80)) indefinido

(Amplificador de altavoz de graves (V70)) indefinido

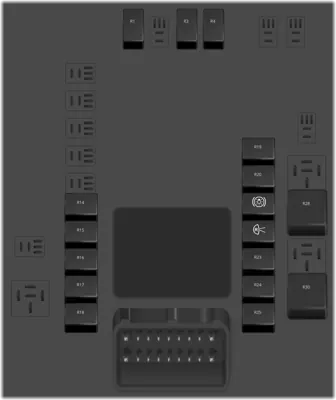

Relé de reposacabezas traseros plegables

Relé de alarma Seeker

Relé de alarma Seeker

Relé de apertura de la tapa del maletero

Relé de desbloqueo de la tapa del depósito de combustible

Relé de bloqueo de la tapa del depósito de combustible

Relé de desbloqueo centralizado (trasero derecho)

Relé de cierre centralizado (trasero derecho)

Relé de luces antiniebla del remolque

Relé de luces antiniebla traseras

Relé de luces de freno

Relé de luces de reversa

Relé de posición de cierre de seguridad del cierre centralizado de las puertas traseras

Relé de desbloqueo centralizado (trasero izquierdo)

Relé de cierre centralizado (trasero izquierdo)

Relé de calefacción de la luneta trasera

Relé de alimentación 15I trasero
