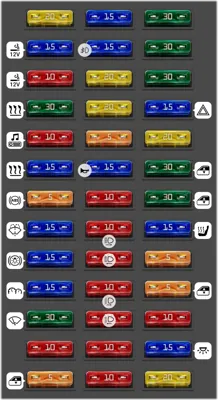

Diagrama de fusibles de Renault Master 2003

Fusible para el suministro de energía de la caja de fusibles en el compartimento de pasajeros, interruptor de iluminación exterior y luces de giro, interruptor de encendido

Fusible del panel de control del aire acondicionado

Fusible para el suministro de energía de la caja de fusibles en el compartimento de pasajeros, interruptor de iluminación exterior de indicadores de giro

Fusible de suministro de energía para el relé después del encendido 1, relé de la luneta trasera calefaccionada, caja de fusibles del compartimento de pasajeros

Fusible del relé de la suspensión neumática

Fusible del relé del parabrisas calefaccionado

Fusible para el relé de potencia de la ECU del ABS

Fusible para el suministro de energía de la unidad de precalentamiento

Relé para el ventilador eléctrico del sistema de enfriamiento del motor 1, relé de baja velocidad para el ventilador eléctrico del sistema de enfriamiento del motor

Relé de calefacción adicional 1

Solo para motor ZD3: Relé para el electroventilador del sistema de enfriamiento del motor 2

Relé de calefacción adicional 2 y 3

Fusible del relé para el conjunto de la bomba de transmisión

Fusible del circuito del motor

Fusible del relé de la bomba de combustible

Sistema de inyección de la ECU

Relé de calefacción adicional 3

Relé de calefacción adicional 2

Relé de calefacción adicional 1

Fusible para el suministro de energía de la placa de contacto para equipo adicional

Relé de suspensión neumática

Relé para motor en marcha para motores G9T y G9U en modificación de autobús de 16 asientos o para equipo adicional

Relé del parabrisas calefaccionado

No utilizado

No utilizado

No utilizado

Relé del ventilador de enfriamiento 2 en vehículos con aire acondicionado

No utilizado

Relé de calefacción adicional 3

No utilizado

No utilizado

Relé de calefacción adicional 2

Relé de la ECU del motor

Relé de calefacción adicional 1

Relé del ventilador de enfriamiento del motor 1 en vehículos con calefacción y aire acondicionado

Relé del compresor de aire acondicionado

Relé del calentador diésel

Dispositivo antirrobo, sensor de choque

Faro de luz de carretera izquierdo, tablero de instrumentos

Plafón, memoria del sistema de audio, tablero de instrumentos, receptor para control remoto de cerraduras de puertas, luces interiores, índice con reloj incorporado. Relé de control de cerradura de puerta, tacógrafo

Desviación de fusibles de consumidores eléctricos

Faro derecho (luz de carretera)

Lámparas de luz antiniebla trasera, tablero de instrumentos

Motor del limpiaparabrisas

Sistema de cierre centralizado de cerraduras de puertas

Lavafaros

Conector para diagnóstico del sistema de diagnóstico a bordo OBD2

Suspensión neumática

Alarma, conector de diagnóstico

Sistema de frenos antibloqueo (ABS)

Señal acústica

Bombillas de luz de posición derechas, luces de placa de matrícula iluminadas

Elemento de calefacción de la luneta trasera

Lámparas de posición izquierdas, lámparas de placa de matrícula, lámparas de retroiluminación para controles e interruptores de encendedor de cigarrillos

Asiento calefaccionado

Válvula solenoide para parada de motores diésel, sistema de precalentamiento, sistema de inyección.

Limpiador, lavaparabrisas

Faro derecho (luz de cruce)

Elevalunas eléctrico de la puerta del pasajero

Luces de freno, luces de reversa

Ventilador eléctrico para suministro de aire a la cabina

Relé de temporización del lavafaros, faro izquierdo (luz de cruce), tablero de instrumentos

Elevalunas eléctrico de la puerta del conductor

ECU del sistema de inyección

Sistema de audio, relé tacométrico, relé del calentador de combustible diésel

Elementos para calefacción de espejos retrovisores exteriores

Dispositivo de señalización sobre iluminación exterior no apagada, tablero de instrumentos

Encendedor de cigarrillos

Electroventilador de suministro de aire a la cabina de un automóvil con aire acondicionado

Elemento de calefacción de la luneta trasera

Relé de la ECU del motor

Toma para equipo adicional

Encendedor de cigarrillos Renault Master 2

Panel de control del aire acondicionado

Sistema de audio, pantalla multifunción, interfaz de radioteléfono, unidad central de comunicación

Relé del ventilador de enfriamiento del motor, relé del compresor de aire acondicionado, relé del calentador diésel

ABS, sensor de velocidad del vehículo

Interruptor de limpiaparabrisas y lavaparabrisas, motor del limpiaparabrisas

Interruptor de luz de freno, alternador, interruptor de luces de reversa, relé de luces de reversa

Tablero de instrumentos, ECU de airbag, tacógrafo

Interruptor de limpiaparabrisas y lavaparabrisas, UCH

UCH, encendedor de cigarrillos de la primera fila, cierre centralizado, luneta trasera calefaccionada, control de velocidad de ralentí, relé de luz antiniebla trasera, panel de control de aire acondicionado, control de velocidad, interruptor de luz de freno, control de velocidad, suspensión neumática, control de alcance de faros, parabrisas calefaccionado, ECU de control de estacionamiento, controlador de velocidad, ECU de control de dirección

ECU del motor, relé de arranque, conector de diagnóstico

Panel lateral de la luneta trasera izquierda calefaccionada

Panel lateral de la luneta trasera derecha calefaccionada

Espejos exteriores calefaccionados

Bocina

Luces antiniebla traseras, conector para conectar una caravana

Faro derecho (luz de carretera)

Faro izquierdo (luz de carretera), tablero de instrumentos

Faro derecho (luz de cruce)

Faro izquierdo (luz de cruce), interruptor de control de alcance de faros

Luz de posición derecha, luz trasera izquierda, luz de matrícula derecha, conector de remolque, tablero de instrumentos

Luz de posición izquierda, luz trasera izquierda, luz de matrícula izquierda, conector de caravana, UCH, sistema de audio, pantalla multifunción

Desconexión de consumidores eléctricos (alimentación de fusibles F27, F28, F29 y F31)

Interruptor de cierre centralizado

Interruptor de alarma

Calentador de combustible diésel

Relé de tiempo del elevalunas

Interruptor de elevalunas eléctrico de la puerta del conductor, interruptor de elevalunas eléctrico de la puerta del pasajero

Elementos calefactores para asientos delanteros, interruptor para espejos retrovisores exteriores

Sensor de choque, UCH

Sistema de audio, pantalla multifunción, interfaz de radioteléfono, unidad central de comunicación

Tacógrafo, tablero de instrumentos, sirena de alarma, toma de diagnóstico, sensor de alarma antirrobo

Relé de suspensión controlada

Tomas de accesorios

Encendedor de cigarrillos

Motor del ventilador de calefacción y aire acondicionado

Radio, tomas de conexión de audio y alarma

Motor del ventilador de calefacción y aire acondicionado

ABS

Lavaparabrisas

Luces de freno

Tablero de instrumentos

Limpiaparabrisas

Elevalunas eléctricos, control de clima y unidad central del habitáculo

Luz antiniebla

Calefacción de la luneta trasera izquierda

Calefacción de la luneta trasera derecha

Espejos exteriores calefaccionados

Bocina

Conexión del relé de luces antiniebla

Luz de carretera derecha

Luz de carretera izquierda

Luz de cruce derecha

Luz de cruce izquierda

Luz de estacionamiento derecha

Luz de estacionamiento izquierda

Corte de consumo

Corte de consumo

Control de puertas

Luces de emergencia

Relé del calentador diésel

Elevalunas eléctricos y unidad de control del habitáculo

Elevalunas eléctricos y unidad de control del habitáculo

Asientos calefaccionados

Inmovilizador

Elevalunas eléctricos, control de clima y unidad de control del habitáculo

Luces de freno, luces interiores
