Diagrama de fusibles de Kia Sephia 2000
El Sephia 2000 generación Sephia II (conocida también como "S-II") tiene 2 cajas de fusibles distintas:
Diagrama de Fusibles del motor
Diagrama de Compartimiento de pasajeros

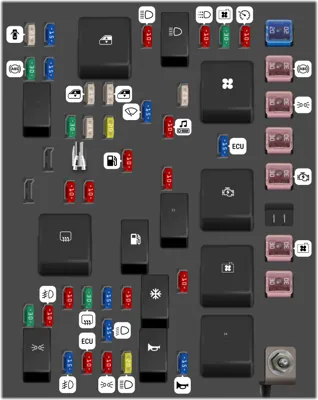

Fusibles del motor
| Tipo | Descripción | |
|---|---|---|
Fusible FMX/JCase 20A | 1 (IGN 1) Interruptor de encendido (IG1 ACC) | |
Fusible FMX/JCase 30A | 2 (ABS) Sistema de frenos antibloqueo | |
Fusible FMX/JCase 30A | 3 (TNS) Relé de luces de posición | |
Fusible FMX/JCase 30A | 4 (IGN 2) Interruptor de encendido (1G2 SD) | |
Fusible FMX/JCase 30A | 5 (STARTER) Arranque | |
Fusible FMX/JCase 30A | 7 (COOLING) Ventilador de enfriamiento | |
Fusible FMX/JCase 30A | 8 (CON/FAN) Ventilador del condensador | |
Fusible MINI 10A | 9 (STARTER) Unidad de control electrónico de arranque FCAT, Control de crucero | |
Fusible MINI 30A | 10 (BLOWER) Relé del soplador | |
Fusible MINI 10A | 11 (SR/ACC) Admisión SVI, Sensor de calidad de aire, Luces de conducción diurna, Control de crucero | |
Fusible MINI 10A | 12 (HLLD) Dispositivo de nivelación de faros | |
Fusible MINI 15A | 13 (HAZARD) Interruptor de luces de advertencia | |
Fusible MINI 25A | 14 (D/LOCK) Bloqueo de puertas, Ventana eléctrica | |
Fusible MINI 30A | 15 (ABS) Sistema de frenos antibloqueo | |
Fusible MINI 15A | 16 (S/ROOF) Techo solar | |
Fusible MINI 25A | 17 (P/WIN RH) Ventana eléctrica derecha | |
Fusible MINI 25A | 18 (P/WIN) Ventana eléctrica izquierda | |
Fusible MINI 15A | 19 (RR WIPER) Limpiaparabrisas y lavaparabrisas traseros | |
Fusible MINI 10A | 20 (ROOM) Lámpara de cabina, Sistema de advertencia e indicador de tiempo electrónico, Audio, Reloj automático | |
Fusible MINI 25A | 21 (HEAD) Generador de faros | |
Fusible MINI 15A | 22 (IG COIL) Unidad de control electrónico, Bobina de encendido, Conector de enlace de datos, Conector de comprobación | |
Fusible MINI 10A | 25 (OX SEN D) Sensor de oxígeno inferior | |
Fusible MINI 10A | 26 (OX SEN U) Sensor de oxígeno superior | |
Fusible MINI 10A | 27 (FUEL PUMP) Bomba de combustible | |
Fusible MINI 10A | 28 (INJECTOR) Inyector | |
Fusible MINI 10A | 29 (A/CON) Relé del aire acondicionado (embrague magnético) | |
Fusible MINI 10A | 30 (HTD MIR) Calentador del espejo retrovisor exterior | |
Fusible MINI 30A | 31 (BTN) Fusible positivo de batería de la unidad de control electrónico de freno | |
Fusible MINI 10A | 32 (RR FOG) Luz antiniebla trasera | |
Fusible MINI 15A | 33 (FRT FOG) Luz antiniebla delantera | |
Fusible MINI 10A | 34 (TAIL RH) Unidad de control electrónico, Luz de posición derecha, Luz trasera derecha, Luz de matrícula | |
Fusible MINI 10A | 35 (TAIL LH) Luz de posición izquierda, Luz trasera izquierda, Luz de iluminación | |
Fusible MINI 15A | 36 (HEAD LOW) Luz de cruce | |
Fusible MINI 20A | 37 (HEAD HI) Luz de carretera | |
Fusible MINI 15A | 38 (HORN) Bocina | |
Fusible MINI 30A | 39 (DEFOG) Desempañador trasero | |
Fusible MINI 10A | 41 (SPARE) Repuesto | |
Fusible MINI 15A | 42 (SPARE) Repuesto | |
Fusible MINI 20A | 43 (SPARE) Repuesto | |
Fusible MINI 25A | 44 (SPARE) Repuesto | |
Fusible MINI 30A | 45 (SPARE) Repuesto | |
Extractor de fusible | FUSE PULLER Herramienta para la extracción de los fusibles. | |
Relé | 50 (HEAD) Relé de faros | |
Relé | 52 (FUEL PUMP) Relé de bomba de combustible | |
Relé | 53 (EGI MAIN) Relé principal de inyección electrónica | |
Relé | 54 (A/CON) Relé de aire acondicionado | |
Relé | 55 (HORN) Relé de bocina | |
Relé | 56 (TNS) Relé de luces de posición | |
Relé | 60 (P/WIN) Relé de ventanas eléctricas | |
Relé | 61 (BLOWER) Relé del soplador | |
Relé | 62 (STARTER) Relé de arranque | |
Relé | 63 (COOLING) Relé de ventilador de enfriamiento | |
Relé | 64 (CON/FAN) Relé de ventilador del condensador | |
Relé | 65 (DEFOG) Relé del desempañador trasero |
Compartimiento de pasajeros
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 10A | 1 | (TURN SIGNAL) Interruptor de luces de emergencia | |
Fusible MINI 10A | 2 | (METER) Tablero de instrumentos, interruptor de luces de reversa, interruptor de rango del transeje, ETCM | |
Fusible MINI 10A | 3 | (ECM(IG1)) Módulo de control del transeje, actuador de bloqueo de cambios | |
Fusible MINI 10A | 4 | (ABS) Unidad de control ABS | |
Fusible MINI 15A | 5 | (ROOM) Luces interiores, reloj digital, interruptor de llave en el encendido | |
Fusible MINI 10A | 6 | (ECM(B+)) Módulo de control del transeje, ETCM, radio, actuador de bloqueo de cambios | |
Fusible MINI 15A | 7 | (STOP) Conjuntos de luces de freno traseras | |
Fusible MINI 10A | 8 | (AIR BAG) Unidad de diagnóstico de bolsa de aire | |
Fusible MINI 10A | 9 | (AUDIO) Radio, espejo de control remoto | |
Fusible MINI 15A | 10 | (CIGAR) Encendedor de cigarrillos | |
Fusible MINI 20A | 11 | (FRT WIPER) [desde el año 2000] |
