Diagrama de fusibles de Suzuki Vitara 2019 Vitara (LY)
El Vitara 2019 generación Vitara (LY) (conocida también como "LY") tiene 4 cajas de fusibles distintas:
Diagrama de Fusibles Bajo el Tablero
Diagrama de Fusibles en el compartimento del motor 2
Diagrama de Fusibles en el compartimento del motor 1
Diagrama de Fusibles en el compartimento del motor 3
Fusibles Bajo el Tablero
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible FMX/JCase 30A | 1 | Cinturón de seguridad | |
Fusible MINI 20A | 2 | Temporizador de ventana eléctrica | |
Fusible MINI 15A | 3 | Bloqueo de dirección | |
Fusible MINI 20A | 4 | Desempañador trasero | |
Fusible MINI 20A | 5 | Techo solar | |
Fusible MINI 10A | 6 | DRL | |
Fusible MINI 10A | 7 | Espejo calefaccionado | |
Fusible MINI 7.5A | 8 | Señal de arranque | |
Fusible MINI 15A | 9 | Toma de corriente 2 | |
Fusible FMX/JCase 30A | 10 | Ventana eléctrica | |
Fusible MINI 10A | 11 | Luces de emergencia | |
Fusible MINI 7.5A | 12 | BCM | |
Fusible MINI 15A | 13 | Bobina de encendido | |
Fusible MINI 10A | 14 | Módulo de control ABS | |
Fusible MINI 15A | 15 | Toma de corriente | |
Fusible MINI 10A | 16 | Controlador A-STOP | |
Fusible MINI 15A | 17 | Claxon | |
Fusible MINI 10A | 18 | Luz de freno | |
Fusible MINI 10A | 19 | Bolsa de aire | |
Fusible MINI 10A | 20 | Luces de reversa | |
Fusible MINI 15A | 21 | Limpiaparabrisas / Lavaparabrisas | |
Fusible MINI 30A | 22 | Limpiaparabrisas delantero | |
Fusible MINI 10A | 23 | Luces interiores | |
Fusible MINI 15A | 24 | 4WD | |
Fusible MINI 7.5A | 25 | Luz antiniebla trasera | |
Fusible MINI 7.5A | 27 | Señal de encendido-1 | |
Fusible MINI 15A | 28 | Radio 2 | |
Fusible MINI 10A | 29 | Toma de corriente 3 | |
Fusible MINI 15A | 30 | Radio | |
Fusible MINI 10A | 31 | Luz trasera | |
Fusible MINI 20A | 32 | D/L | |
Fusible MINI 7.5A | 33 | Control de crucero | |
Fusible MINI 10A | 34 | Tablero de instrumentos | |
Fusible MINI 7.5A | 35 | Señal de encendido-2 | |
Fusible MINI 20A | 36 | Calefacción de asiento |
Fusibles en el compartimento del motor 2
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 7.5A | 8 | Señal de encendido-1 2 | |
Fusible FMX/JCase 30A | 9 | Ventilador del radiador 2 | |
Fusible MINI 20A | 10 | Luz antiniebla delantera | |
Fusible MINI 7.5A | 11 | Faro 2 | |
Fusible MINI 25A | 12 | Módulo de control ESP® | |
Fusible MINI 25A | 13 | Faro | |
Fusible MINI 30A | 14 | Reversa | |
Fusible FMX/JCase 40A | 15 | Interruptor de encendido | |
Fusible FMX/JCase 40A | 16 | Motor ESP | |
Fusible FMX/JCase 30A | 17 | Motor de arranque | |
Fusible FMX/JCase 30A | 18 | Calefactor de combustible | |
Fusible MINI 30A | 19 | FI principal [DIESEL] | |
Fusible MINI 20A | 20 | Bomba de combustible [DIESEL], FI [GAS] | |
Fusible MINI 10A | 21 | Compresor de aire | |
Fusible MINI 15A | 22 | Transmisión 1 | |
Fusible FMX/JCase 30A | 23 | Ventilador de soplador | |
Fusible MINI 15A | 24 | Transmisión 4 | |
Fusible MINI 15A | 25 | Transmisión 5 | |
Fusible MINI 7.5A | 26 | Señal de arranque | |
Fusible MINI 15A | 27 | Faro (Izquierdo) | |
Fusible MINI 15A | 28 | Faro alto (Izquierdo) | |
Fusible MINI 7.5A | 29 | FI 2 [DIESEL] | |
Fusible MINI 10A | 29 | Inyector de combustible FI | |
Fusible MINI 20A | 30 | INJ DRV | |
Fusible MINI 15A | 31 | FI | |
Fusible MINI 15A | 32 | Faro (Derecho) | |
Fusible MINI 15A | 33 | Faro alto (Derecho) | |
Fusible FMX/JCase 50A | 34 | Interruptor de encendido 2 [DIESEL] | |
Fusible FMX/JCase 50A | 35 | Batería [DIESEL] | |
Fusible MINI 25A | 36 | Faro 3 | |
Fusible MINI 30A | 37 | DCDC 2 | |
Fusible MINI 7.5A | 38 | Transmisión 3 | |
Fusible FMX/JCase 30A | 39 | Ventilador del radiador | |
Fusible FMX/JCase 30A | 40 | Transmisión 2 | |
Fusible FMX/JCase 40A | 41 | Bomba HY | |
Fusible MINI 30A | 42 | DCDC |
Fusibles en el compartimento del motor 1
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible FMX/JCase 50A | 1 | FL7 [GAS] | |
Fusible FMX/JCase 60A | 1 | FL7 [DIÉSEL] | |
Fusible FMX/JCase 50A | 2 | FL6 [GAS] | |
Fusible FMX/JCase 80A | 2 | FL6 [DIÉSEL] | |
Fusible FMX/JCase 100A | 3 | FL5 | |
Fusible FMX/JCase 80A | 4 | FL4 | |
Fusible FMX/JCase 100A | 5 | FL3 | |
Fusible FLF/PAL 293 60A | 6 | FL2 [GAS] | |
Fusible FLF/PAL 293 100A | 6 | FL2 [DIÉSEL] | |
Fusible FLF/PAL 293 100A | 7 | FL1 [GAS] | |
Fusible FLF/PAL 293 120A | 7 | FL1 [DIÉSEL] |

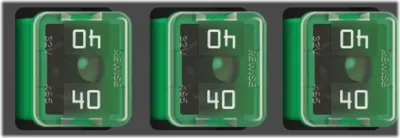

Fusibles en el compartimento del motor 3
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible FMX/JCase 40A | 43 | Calefactor auxiliar [DIESEL] | |
Fusible FMX/JCase 40A | 44 | Calefactor auxiliar 3 [DIESEL] | |
Fusible FMX/JCase 40A | 45 | Calefactor auxiliar 2 [DIESEL] |
