Diagrama de fusibles de Suzuki Vitara 2004 Grand Vitara Facelift
El Vitara 2004 generación Grand Vitara (conocida también como "FT", "GT") tiene 6 cajas de fusibles distintas:
Diagrama de Caja de fusibles en el motor (Ver. 1)
Diagrama de Caja de fusibles en el motor (Ver. 2)
![Diagrama de fusibles de Suzuki Vitara 2004 Grand Vitara Facelift Caja de fusibles en el motor (Ver. 2) [Diesel]](https://images.opinautos.com/legos/fusebox-thumbnails/fusebox-suzuki-vitara-2004-genid-g2-ver-facelift-2.webp)
Diagrama de Caja de fusibles en el motor (Ver. 2) [Diesel]
Diagrama de Caja de fusibles interior (Ver. 1)
Diagrama de Caja de fusibles interior (Ver. 2)
Diagrama de Caja de fusibles interior (Ver. 3)
Caja de fusibles en el motor (Ver. 1)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible ATO 15A | 1 | Equipo opcional | |
Fusible ATO 25A | 1 | Equipo opcional | |
Fusible ATO 15A | 2 | Gestión del motor [Gasolina] | |
Fusible ATO 15A | 3 | Faro derecho | |
Fusible ATO 15A | 4 | No identificado | |
Fusible FLF/PAL 293 60A | 5 | No identificado | |
Fusible FLF/PAL 293 30A | 6 | Caja de fusibles / relés del tablero de instrumentos | |
Fusible FLF/PAL 293 60A | 7 | Circuitos de bloqueo de encendido | |
Fusible FLF/PAL 293 50A | 8 | Sistema ABS / ESP | |
Fusible FLF/PAL 293 80A | 9 | No identificado | |
Fusible FLF/PAL 293 100A | 9 | No identificado | |
Relé | R1 | Fusible o relé para carrocería | |
Relé | R2 | Fusible o relé para carrocería | |
Relé | R3 | Relé del compresor de aire acondicionado |
Caja de fusibles en el motor (Ver. 2)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible FMX/JCase 60A | 1 | Circuitos del interruptor de encendido | |
Fusible FMX/JCase 30A | 2 | Tracción 4WD | |
Fusible FMX/JCase 60A | 3 | Caja de fusibles/relés del tablero | |
Fusible MINI 15A | 5 | Faro derecho | |
Fusible MINI 15A | 6 | Luces antiniebla | |
Fusible MINI 25A | 7 | Sistema de aire acondicionado | |
Fusible MINI 15A | 8 | Bocina | |
Fusible MINI 15A | 9 | Gestión del motor | |
Fusible FMX/JCase 60A | 12 | Sistema ABS | |
Fusible FMX/JCase 60A | 13 | Motor del soplador del calefactor | |
Fusible MINI 25A | 14 | Ventana trasera calefaccionada | |
Fusible MINI 15A | 16 | Luces de freno | |
Fusible MINI 15A | 17 | Gestión del motor | |
Fusible MINI 15A | 18 | Faro izquierdo | |
Relé | R1 | Relé del calentador del sensor de oxígeno | |
Relé | R2 | Relé de control de transmisión | |
Relé | R3 | Relé n.º 2 del ventilador eléctrico de alta velocidad/condensador doble | |
Relé | R4 | Relé del ventilador del condensador | |
Relé | R5 | Relé de bocina | |
Relé | R6 | Relé de faros antiniebla | |
Relé | R7 | Relé n.º 1 del ventilador eléctrico de alta velocidad/condensador doble | |
Relé | R8 | Relé de aire acondicionado |
Caja de fusibles en el motor (Ver. 2) [Diesel]
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 15A | 1 | (H/L, L) Fusible del faro, izquierdo | |
Fusible MINI 30A | 2 | (D-RLY1) Relé doble 1. fusible | |
Fusible MINI 15A | 3 | (PARADA) Fusible de la lampara de parada | |
Fusible MINI 30A | 4 | (R LOW) Fusible del radiador, Bajo | |
Fusible MINI 25A | 5 | (RR DEF) Fusible del desempañador trasero | |
Fusible MINI 30A | 6 | (D-RLY2) Relé doble 2. fusible | |
Fusible MINI 15A | 7 | (HORN) Fusible de la bocina | |
Fusible MINI 25A | 8 | (A/C) Fusible de A/C (de equiparse) | |
Fusible MINI 15A | 9 | (FR FOG) Fusible del faro antiniebla delantero | |
Fusible MINI 15A | 10 | (H/L, R) Fusible del faro derecho | |
Fusible FMX/JCase 25A | 11 | (HTR) Fusible primario del calentador | |
Fusible FMX/JCase 60A | 12 | (ABS) Fusible del actuador de ABS (de equiparse) | |
Fusible FMX/JCase 40A | 13 | (RDTR) Fusible del radiador | |
Fusible FMX/JCase 40A | 14 | (PTC2) Calentador de PTC 2. fusible | |
Fusible FMX/JCase 40A | 15 | (PTC1) Calentador de PTC 1. fusible | |
Fusible FMX/JCase 60A | 16 | (LAMP) Fusible primario de la lampara | |
Fusible FMX/JCase 60A | 18 | (IG) Fusible primario del encendido |

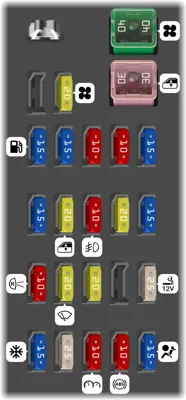

Caja de fusibles interior (Ver. 1)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 15A | 1 | (HTR) Sistema de aire acondicionado | |
Fusible MINI 25A | 2 | (SUN ROOF) Techo solar | |
Fusible MINI 10A | 3 | (METER) Cuadro de instrumentos | |
Fusible MINI 10A | 4 | (ABS) Sistema de frenos antibloqueo | |
Fusible MINI 15A | 5 | (AIR BAG) Airbag | |
Fusible MINI 10A | 6 | (TURN BACK) Luces de reversa | |
Fusible MINI 20A | 7 | (WIPER WASHER) Limpiaparabrisas | |
Fusible MINI 20A | 8 | (IG COIL) Bobina de encendido | |
Fusible MINI 25A | 10 | (CIGAR) Encendedor de cigarrillos / enchufes de corriente | |
Fusible MINI 15A | 11 | (DEICE) Descongelador o desempañador | |
Fusible MINI 20A | 12 | (P/W DR) Ventanas eléctricas | |
Fusible MINI 10A | 13 | (REAR FOG) Luces antiniebla traseras | |
Fusible MINI 20A | 14 | (DOOR LOCK) Sistema de cierre de puertas eléctrico | |
Fusible MINI 15A | 15 | (ACC) Protege varios circuitos accesorios | |
Fusible MINI 15A | 16 | (FUEL PUMP) Bomba de combustible | |
Fusible MINI 15A | 17 | (ENG) Sistema de control del motor | |
Fusible MINI 10A | 18 | (TAIL) Luces traseras | |
Fusible MINI 10A | 19 | (HAZARD) Luz de emergencia o balizas | |
Fusible MINI 15A | 20 | RADIO DOME | |
Fusible MINI 20A | 22 | (REAR BLOW) Motor soplador de AC | |
Fusible FMX/JCase 30A | 23 | (POWER WINDOW) Ventanas eléctricas | |
Fusible FMX/JCase 40A | 24 | (FRONT BLOW) Motor soplador de AC | |
Extractor de fusible | FP | (FUSE PULLER) Sacafusibles |

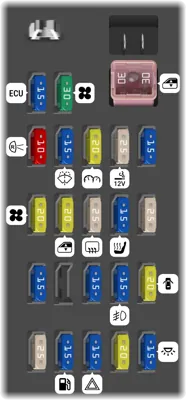

Caja de fusibles interior (Ver. 2)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 25A | 1 | (REAR A/C) Sistema de aire acondicionado trasero | |
Fusible MINI 15A | 2 | (FUEL PUMP) Bomba de combustible | |
Fusible MINI 15A | 3 | (HAZARD) Luz de emergencia o balizas | |
Fusible MINI 20A | 4 | (STOP, HORN) Luces de freno; Bocina | |
Fusible MINI 15A | 5 | (DOME) Luz de domo y luz interior | |
Fusible MINI 15A | 6 | (HO2S) Sensor de oxígeno | |
Fusible MINI 15A | 8 | (TAIL) Luces traseras | |
Fusible MINI 15A | 9 | (FOG) Luces antiniebla | |
Fusible MINI 20A | 10 | (DOOR LOCK) Sistema de cierre de puertas eléctrico | |
Fusible MINI 20A | 11 | (REAR BLOW) Motor soplador de AC | |
Fusible MINI 20A | 12 | (P/W DR) Ventanas eléctricas | |
Fusible MINI 25A | 13 | (REAR DEFG) Desempañador trasero | |
Fusible MINI 15A | 14 | (SEAT HTR) Asientos calefaccionados | |
Fusible MINI 25A | 15 | (SUN ROOF) Techo solar | |
Fusible MINI 10A | 16 | (TURN BACK) Luces de reversa | |
Fusible MINI 15A | 17 | (WIPER WASHER) Limpiaparabrisas | |
Fusible MINI 20A | 18 | (METER) Cuadro de instrumentos | |
Fusible MINI 25A | 19 | (CIGAR) Encendedor de cigarrillos / enchufes de corriente | |
Fusible MINI 15A | 20 | (ACC) Protege varios circuitos accesorios | |
Fusible MINI 15A | 21 | (ENG) Sistema de control del motor | |
Fusible MINI 30A | 22 | (FRONT BLOW) Motor soplador de AC | |
Fusible FMX/JCase 30A | 23 | (POWER WINDOW) Ventanas eléctricas | |
Extractor de fusible | FP | (FUSE PULLER) Sacafusibles |

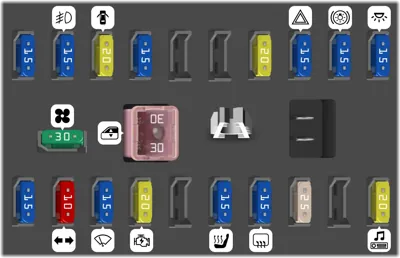

Caja de fusibles interior (Ver. 3)
| Tipo | Descripción | |
|---|---|---|
Fusible MINI 15A | 1 Luz trasera | |
Fusible MINI 15A | 2 Luz de niebla | |
Fusible MINI 20A | 3 Cierre de puertas | |
Fusible MINI 15A | 4 Motor | |
Fusible MINI 20A | 7 Calentador de combustible | |
Fusible MINI 15A | 8 Luces de advertencia | |
Fusible MINI 15A | 9 Luz de freno, Claxon | |
Fusible MINI 15A | 10 Luces interiores | |
Fusible MINI 15A | 11 Sensor de oxígeno | |
Fusible MINI 10A | 12 Luces de giro, luces de reversa | |
Fusible MINI 15A | 13 Limpiaparabrisas, Lavaparabrisas | |
Fusible MINI 20A | 14 Encendido, Medidor | |
Fusible MINI 15A | 16 Asiento calefaccionado | |
Fusible MINI 15A | 17 Desempañador trasero | |
Fusible MINI 25A | 18 Quemacocos | |
Fusible MINI 20A | 20 Encendedor, Radio | |
Fusible MINI 30A | 21 Soplador | |
Fusible FMX/JCase 30A | 22 Ventanillas eléctricas | |
Extractor de fusible | Fuse Puller Herramienta para la extracción de los fusibles. |
