Diagrama de fusibles de Ford Ranger 2001
El Ranger 2001 generación Third Generation (North America) (conocida también como "PN-150") tiene 3 cajas de fusibles distintas:
Diagrama de Panel de fusibles del compartimiento de pasajeros
Diagrama de Panel de fusibles del motor (motor de 3.0L y 4.0L)
Diagrama de Panel de fusibles del motor (motor 2.3L y motor 2.5L)

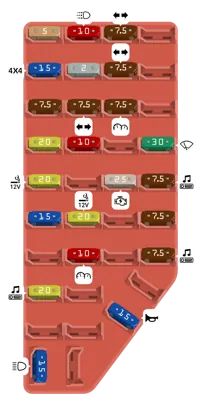

Panel de fusibles del compartimiento de pasajeros
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 5A | 1 | Interruptor del espejo eléctrico | |
Fusible MINI 10A | 2 | Luces de circulación diurna (DRL), luces de reversa, transmisión, interruptor de desactivación de la bolsa de aire del pasajero, relé del motor del soplador | |
Fusible MINI 7.5A | 3 | Conector de remolque para luz de freno/direccional derecha | |
Fusible MINI 15A | 5 | Módulo de control 4x4 | |
Fusible MINI 2A | 6 | Interruptor de presión de freno (ABS) | |
Fusible MINI 7.5A | 7 | Conector de remolque para luz de freno/direccional izquierda | |
Fusible MINI 7.5A | 9 | Interruptor de posición del pedal de freno | |
Fusible MINI 7.5A | 10 | Ensamblaje de servo/amplificador del control de velocidad, Módulo Electrónico Genérico (GEM), actuador de bloqueo de cambio, luces direccionales | |
Fusible MINI 7.5A | 11 | Tablero de instrumentos, 4x4, interruptor principal de luces, Módulo Central de Seguridad del Camión (TCSM) | |
Fusible MINI 20A | 13 | Interruptor de posición del pedal de freno | |
Fusible MINI 10A | 14 | [Si está equipado] con módulo de control del sistema de frenos antibloqueo (ABS) | |
Fusible MINI 30A | 16 | Motor del limpiaparabrisas, relé de alta/baja del limpiaparabrisas, relé de marcha/estacionamiento del limpiaparabrisas | |
Fusible MINI 20A | 17 | Encendedor de cigarrillos, conector de enlace de datos (DLC) | |
Fusible MINI 25A | 19 | Diodo de potencia del PCM, encendido, PATS | |
Fusible MINI 7.5A | 20 | Módulo Electrónico Genérico (GEM), radio | |
Fusible MINI 15A | 21 | Destellador [luces de emergencia] | |
Fusible MINI 20A | 22 | Toma de corriente auxiliar | |
Fusible MINI 7.5A | 24 | Interruptor de posición del pedal de embrague (CPP), relé de interrupción del motor de arranque | |
Fusible MINI 10A | 26 | Relé economizador de batería, caja de relés auxiliar, Módulo Central de Sujeción (RCM), Módulo Electrónico Genérico (GEM), tablero de instrumentos | |
Fusible MINI 7.5A | 28 | Módulo Electrónico Genérico (GEM), radio | |
Fusible MINI 20A | 29 | Radio | |
Fusible MINI 15A | 33 | Faros delanteros, módulo de luces de circulación diurna (DRL), tablero de instrumentos | |
Fusible MINI 15A | 35 | Relé de la bocina [si no está equipado con el Módulo Central de Seguridad del Camión] |
Panel de fusibles del motor (motor de 3.0L y 4.0L)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible FMX/JCase 50A | 1 | Panel de fusibles I/P | |
Fusible FMX/JCase 50A | 6 | Motor de la bomba ABS | |
Fusible FMX/JCase 30A | 7 | Módulo de control del tren motriz (PCM) | |
Fusible FMX/JCase 20A | 8 | Bloqueo eléctrico de puertas y entrada remota | |
Fusible FMX/JCase 50A | 11 | Relé del motor de arranque, interruptor de encendido | |
Fusible FMX/JCase 20A | 12 | Luz de ventanas eléctricas | |
Fusible FMX/JCase 20A | 13 | Motor 4x4 | |
Fusible FMX/JCase 40A | 16 | Motor soplador | |
Fusible MINI 10A | 21 | Memoria del PCM | |
Fusible MINI 20A | 23 | Motor de la bomba de combustible | |
Fusible MINI 30A | 24 | Faros delanteros | |
Fusible MINI 10A | 25 | Solenoide del embrague de aire acondicionado | |
Fusible MINI 30A | 28 | Módulo 4WABS | |
Fusible MINI 15A | 30 | Remolque | |
Fusible MINI 20A | 31 | Luces antiniebla, luces de marcha diurna (DRL) | |
Fusible MINI 15A | 33 | Luz de estacionamiento | |
Fusible MINI 10A | 38 | Luz de cruce del faro izquierdo | |
Fusible MINI 20A | 41 | Sensores de oxígeno calefaccionados | |
Fusible MINI 10A | 42 | Luz de cruce del faro derecho | |
Relé | 45A | Limpiaparabrisas alto/bajo | |
Relé | 45B | Limpiaparabrisas estacionamiento/marcha | |
Relé | 46A | Bomba de combustible | |
Relé | 46B | Remolque | |
Relé | 47A | Solenoide del embrague de aire acondicionado | |
Relé | 47B | Bomba del limpiaparabrisas delantero | |
Relé | 48A | Luces antiniebla | |
Relé | 48B | Relé de luces antiniebla | |
Diodo MINI | 53 | Diodo del módulo de control del tren motriz (PCM) | |
Relé | 54 | Módulo de control del tren motriz (PCM) | |
Relé | 55 | Soplador | |
Relé | 56 | Motor de arranque |
Panel de fusibles del motor (motor 2.3L y motor 2.5L)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible FMX/JCase 50A | 1 | Panel de fusibles del cuadro de instrumentos | |
Fusible FMX/JCase 50A | 6 | Motor de la bomba ABS | |
Fusible FMX/JCase 30A | 7 | Módulo de control del tren motriz (PCM) | |
Fusible FMX/JCase 20A | 8 | Cierres de puertas eléctricos y entrada remota | |
Fusible FMX/JCase 50A | 11 | Relé del motor de arranque, interruptor de encendido | |
Fusible FMX/JCase 20A | 12 | Lunas eléctricas | |
Fusible FMX/JCase 40A | 16 | Motor del soplador | |
Fusible FMX/JCase 20A | 17 | Ventilador de refrigeración auxiliar | |
Fusible MINI 10A | 21 | Memoria del PCM | |
Fusible MINI 20A | 23 | Motor de la bomba de combustible | |
Fusible MINI 30A | 24 | Faros | |
Fusible MINI 10A | 25 | Solenoide del embrague del aire acondicionado | |
Fusible MINI 30A | 28 | Módulo 4WABS | |
Fusible MINI 15A | 30 | Remolque | |
Fusible MINI 20A | 31 | Luces antiniebla, DRL | |
Fusible MINI 15A | 33 | Luz de estacionamiento | |
Fusible MINI 10A | 38 | Luz de cruce del faro izquierdo | |
Fusible MINI 20A | 41 | Sensores de oxígeno calefaccionados | |
Fusible MINI 10A | 42 | Luz de cruce del faro derecho | |
Fusible MINI | 43 | (Resistencia) | |
Relé | 45A | Limpiaparabrisas ALTO/BAJO | |
Relé | 45B | Limpiaparabrisas Reposo/Marcha | |
Relé | 46A | Bomba de combustible | |
Relé | 46B | Remolque | |
Relé | 47 | Motor de arranque | |
Relé | 48 | Ventilador de refrigeración auxiliar | |
Diodo ATO | 53 | Diodo del módulo de control del tren motriz (PCM) | |
Relé | 54 | Módulo de control del tren motriz (PCM) | |
Relé | 55 | Soplador | |
Relé | 56A | Solenoide del embrague del aire acondicionado | |
Relé | 56B | Bomba del limpiaparabrisas delantero |
