Diagrama de fusibles de Dodge Caravan 1999 Pre-Facelift
El Caravan 1999 3ra generación tiene 2 cajas de fusibles distintas:

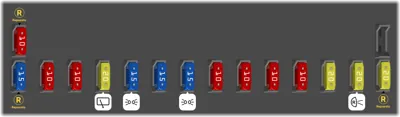

Diagrama de Bloque de fusibles del motor

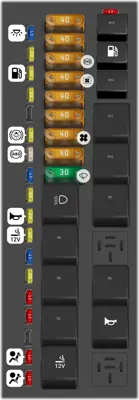

Diagrama de Bloque de fusibles
Bloque de fusibles del motor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 10A | 1 | (AIRBAG 1) Airbag | |
Fusible MINI 10A | 2 | (AIRBAG 2) Airbag | |
Fusible MINI - | 3 | (SPARE) Fusible de respuesto | |
Fusible MINI 10A | 5 | (HEADLMP HI LEFT) Faro izquierdo de luz alta | |
Fusible MINI 10A | 6 | (HEADLMP HI RIGHT) Faro derecho de luz alta | |
Fusible MINI 20A | 7 | (HEADLMP LOW LEFT) Faro izquierdo de luz baja | |
Fusible MINI 15A | 8 | (HEADLMP LOW RIGHT) Faro derecho de luz baja | |
Fusible MINI 20A | 9 | (CIG ACCY) Encendedor de cigarrillos / enchufes de corriente | |
Fusible MINI 20A | 10 | (HORN) Bocina | |
Fusible MINI 20A | 11 | (HAZARD) Luz de emergencia o balizas | |
Fusible MINI 15A | 12 | (A/C CLUTCH) Embrague magnético de A/C | |
Fusible MINI 25A | 13 | (ABS SYS) Sistema de frenos antibloqueo | |
Fusible MINI 20A | 14 | (STOP LAMPS) Luces de freno | |
Fusible MINI - | 15 | (SPARE) Fusible de respuesto | |
Fusible MINI 20A | 16 | EATX | |
Fusible MINI 20A | 17 | (FUEL PUMP) Bomba de combustible | |
Fusible MINI 20A | 18 | (ENGINE) Sistema de control del motor | |
Fusible MINI 15A | 4 | (INT LIGHTS) Luces interiores | |
Fusible MAXI 30A | 19 | (WIPER) Limpiaparabrisas | |
Fusible MAXI 40A | 20 | (SPARE) Fusible de respuesto | |
Fusible MAXI 40A | 21 | (BLOWER MOTOR) Motor soplador de AC | |
Fusible MAXI 40A | 22 | (PARK LAMPS) Luces de estacionamiento | |
Fusible MAXI 40A | 23 | (IGN SW) Interruptor de encendido | |
Fusible MAXI 40A | 24 | (RAD FAN) Ventilador del radiador | |
Fusible MAXI 40A | 25 | (ABS PUMP) Sistema de frenos antibloqueo | |
Fusible MAXI 40A | 26 | DR LCK / SEATS | |
Fusible MAXI 40A | 27 | EBL | |
Relé | R1 | (CIGAR/ACC. RELAY) Encendedor de cigarrillos / enchufes de corriente; Protege varios circuitos accesorios | |
Relé | R2 | WIPER HIGH/LOW RELAY | |
Relé | R3 | (HORN RELAY) Bocina | |
Relé | R4 | WIPER ON RELAY | |
Relé | R5 | A/C COMPRESSOR CLUTCH RELAY | |
Relé | R6 | HIGH BEAM RELAY | |
Relé | R7 | (SPARE) Fusible de respuesto | |
Relé | R8 | (LOW BEAM RELAY) Faros de luz baja | |
Relé | R9 | FRONT BLOWER MOTOR RELAY | |
Relé | R10 | ENGINE STARTER MOTOR RELAY | |
Relé | R11 | (PARK LAMP RELAY) Luces de estacionamiento | |
Relé | R12 | TRANSMISSION CONTROL RELAY | |
Relé | R13 | (FUEL PUMP RELAY) Bomba de combustible | |
Relé | R14 | (SPARE) Fusible de respuesto | |
Relé | R15 | AUTOMATIC SHUT DOWN RELAY | |
Fusible MINI 10A | 28 | MEMORY (IOD) |
Bloque de fusibles
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 10A | 1 | iluminación del panel de instrumentos (PNL ILUM) | |
Fusible MINI 10A | 2 | Indicadores del tablero (GAUGES) | |
Fusible MINI 20A | 3 | Limpialuneta, luces de advertencia P/I, indicadores, calefaccion y aire acondicionado (RT PARK) | |
Fusible MINI 15A | 4 | Luz delantera derecha de posicion, iluminacion del panel de instrumentos y fusible 1 de alimentacion en el bloque de fusibles | |
Fusible MINI 15A | 5 | Neblineros delanteros (LT PARK) | |
Fusible MINI 15A | 6 | Luz delantera izquierda de posicion, luces de la patente (RR WIPER) | |
Fusible MINI 10A | 7 | Espejo calefaccionado (HTD MIR) | |
Fusible MINI 10A | 8 | Radio (RADIO) | |
Fusible MINI 10A | 9 | Abierto | |
Fusible MINI 10A | 10 | ABS (STARTER) | |
Fusible MINI 20A | 11 | Motor del ventilador trasero (RR BLWR) | |
Fusible MINI 20A | 12 | Luces de retroceso, espejo con atenuacion automatica, luz intermitente de senalizadores (B/U LMP/ABS) | |
Fusible MINI 10A | 13 | Fusible de repuesto | |
Fusible MINI 15A | 14 | Fusible de repuesto | |
Fusible MINI - | 15 | Abierto | |
Fusible MINI 20A | 16 | Fusible de repuesto |
