Diagrama de fusibles de Chevrolet Impala 2012
El Impala 2012 9na generación (conocida también como "W-body") tiene 2 cajas de fusibles distintas:
Diagrama de Tablero de instrumentos

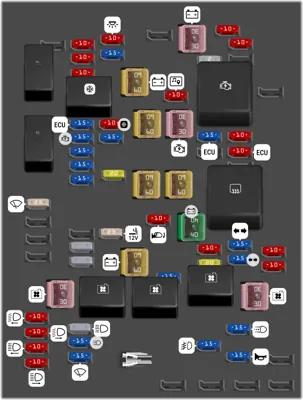

Diagrama de Compartimento del Motor
Tablero de instrumentos
| Tipo | Nro | Descripción | |
|---|---|---|---|
Circuit breaker MAXI | F1 | Asientos eléctricos | |
Circuit breaker MAXI | F2 | Ventana eléctrica | |
Fusible MINI 10A | F3 | Energía retenida de accesorios | |
Fusible MINI 25A | F5 | Cerraduras de puertas | |
Fusible MINI 20A | F6 | Asientos calefaccionados | |
Fusible MINI 20A | F7 | Tomas auxiliares | |
Fusible MINI 25A | F8 | Amplificador | |
Fusible MINI 20A | F9 | Techo solar | |
Fusible MINI 10A | F10 | Radio XM | |
Fusible MINI 10A | F11 | Canister | |
Fusible MINI 2A | F12 | Espejos eléctricos | |
Fusible MINI 10A | F13 | Bolsas de aire | |
Fusible MINI 10A | F14 | Maletero | |
Relé | R1 | Relé del maletero |
Compartimento del Motor
| Tipo | Descripción | |
|---|---|---|
Fusible MINI 10A | F2 Módulo de Control de Carrocería | |
Fusible MINI 10A | F3 Luz de freno central elevada Luces de reversa | |
Fusible MINI 10A | F4 Pantalla | |
Fusible MINI 10A | F5 Luces interiores | |
Fusible MINI 15A | F6 Luces interiores regulador del tablero de instrumentos | |
Fusible MINI 10A | F8 Caída de energía, Arranque | |
Fusible MINI 10A | F9 Pantalla del airbag | |
Fusible MINI 2A | F11 Volante | |
Fusible MINI 10A | F13 OnStar | |
Fusible MINI 15A | F14 Control Electrónico del Acelerador, Módulo de Control del Motor | |
Fusible MINI 15A | F15 Encendido 1 | |
Fusible MINI 15A | F16 Emisiones 1 | |
Fusible MINI 15A | F17 Inyector 2 | |
Fusible MINI 15A | F18 Emisiones 2 | |
Fusible MINI 10A | F19 Compresor de aire acondicionado | |
Fusible MINI 15 A | F20 Solenoide AIR (Reactor de Inyección de Aire) | |
Fusible MINI 20 A | F21 Bomba de vacío | |
Fusible MINI 15A | F22 Módulo de Control del Motor, Módulo de Control de Transmisión | |
Fusible MINI 10A | F23 Transmisión | |
Fusible MINI 25A | F25 Limpiaparabrisas | |
Fusible MINI | F30 Punto derecho | |
Fusible MINI | F31 Punto izquierdo | |
Fusible MINI 25A | F32 Energía auxiliar | |
Fusible MINI 10A | F33 Espejo calefaccionado | |
Fusible MINI 15A | F34 Módulo de Control del Sistema de Combustible | |
Fusible MINI 10A | F35 Sensor de Control de Voltaje Regulada | |
Fusible MINI 20A | F36 Sistema de audio | |
Fusible MINI 15A | F37 Señal de giro del lado del pasajero | |
Fusible MINI 15A | F38 Señal de giro del lado del conductor | |
Fusible MINI 10A | F39 Luz de estacionamiento del lado del conductor | |
Fusible MINI 10A | F40 Luz de estacionamiento del lado del pasajero | |
Fusible MINI 10A | F41 Luz de cruce del lado del conductor | |
Fusible MINI 10A | F42 Luz de cruce del lado del pasajero | |
Fusible MINI 10A | F43 Luz de carretera del lado del conductor | |
Fusible MINI 10A | F44 Luz de carretera del lado del pasajero | |
Fusible MINI | F45 Módulo de faros | |
Fusible MINI 15A | F46 Luces diurnas 2 | |
Fusible MINI 15A | F47 Limpiaparabrisas | |
Fusible MINI 15A | F48 Luces antiniebla (si está equipado) | |
Fusible MINI 15A | F49 Luces diurnas 1 | |
Fusible MINI 15A | F50 Claxon | |
Fusible MINI 10A | F58 Módulo de Control del Motor, Encendido | |
Fusible FMX/JCase 30A | F59 Batería 4 | |
Fusible FMX/JCase 60A | F60 Batería 1 | |
Fusible FMX/JCase 60A | F61 Motor del sistema de frenos antibloqueo 2 | |
Fusible FMX/JCase 30A | F62 Arrancador | |
Fusible FMX/JCase 60 A | F63 Bomba de aire | |
Fusible FMX/JCase 60A | F64 Motor del sistema de frenos antibloqueo 1 | |
Fusible FMX/JCase 40A | F65 Batería 3 | |
Fusible FMX/JCase 60A | F66 Batería 2 | |
Fusible FMX/JCase 30A | F67 Ventilador de enfriamiento 1 | |
Fusible FMX/JCase 30A | F68 Ventilador de enfriamiento 2 | |
Extractor de fusible | Fuse Puller Herramienta para la extracción de los fusibles. | |
Relé | R1 Bomba de vacío | |
Relé | R2 Tren motriz | |
Relé | R3 Compresor de aire acondicionado | |
Relé | R4 Arrancador | |
Relé | R5 Desempañador trasero | |
Relé | R6 Ventilador de enfriamiento 3 | |
Relé | R7 Ventilador de enfriamiento 2 | |
Relé | R8 Ventilador de enfriamiento 1 |
