Diagrama de fusibles de Chevrolet Impala 2010
El Impala 2010 9na generación (conocida también como "W-body") tiene 2 cajas de fusibles distintas:
Diagrama de Bloque de Fusibles del Tablero de Instrumentos

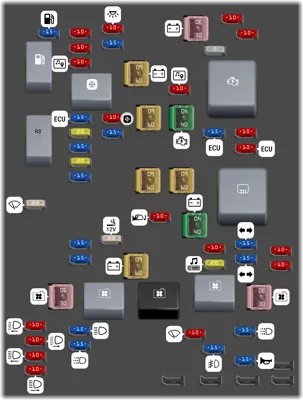

Diagrama de Bloque de Fusibles Bajo el Capó
Bloque de Fusibles del Tablero de Instrumentos
| Tipo | Nro | Descripción | |
|---|---|---|---|
Circuit breaker MAXI | F1 | Asientos Eléctricos | |
Circuit breaker MAXI | F2 | Ventana Eléctrica | |
Fusible MINI 10A | F3 | Energía Accesorios Retenida | |
Fusible MINI 25A | F5 | Cerraduras de Puertas | |
Fusible MINI 20A | F6 | Asientos Calefaccionados | |
Fusible MINI 20A | F7 | Tomas Auxiliares | |
Fusible MINI 25A | F8 | Amplificador | |
Fusible MINI 20A | F9 | Techo Solar | |
Fusible MINI 10A | F10 | Radio XM | |
Fusible MINI 10A | F11 | Canister | |
Fusible MINI 2A | F12 | Espejos Eléctricos | |
Fusible MINI 10A | F13 | Airbags | |
Fusible MINI 10A | F14 | Maletero | |
Relé | R1 | Relé del Maletero |
Bloque de Fusibles Bajo el Capó
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible FMX/JCase 30A | 1 | Batería 4 | |
Fusible FMX/JCase 60A | 2 | Batería 1 | |
Fusible FMX/JCase 40A | 3 | Arrancador | |
Fusible FMX/JCase 60A | 4 | Motor del sistema de frenos antibloqueo 2 | |
Fusible FMX/JCase 60A | 5 | Motor del sistema de frenos antibloqueo 1 | |
Fusible FMX/JCase 60 A | 6 | Bomba de aire | |
Fusible FMX/JCase 40A | 7 | Batería 3 | |
Fusible FMX/JCase 60A | 8 | Batería 2 | |
Fusible FMX/JCase 30A | 9 | Ventilador de enfriamiento 2 | |
Fusible FMX/JCase 30A | 10 | Ventilador de enfriamiento 1 | |
Fusible MINI 10A | 11 | Pantalla del airbag | |
Fusible MINI 2A | 12 | Volante | |
Fusible MINI 10A | 13 | Luces interiores | |
Fusible MINI 15A | 14 | Luces interiores regulador del tablero de instrumentos | |
Fusible MINI 10A | 15 | Módulo de control de la carrocería | |
Fusible MINI 10A | 16 | Luz de freno central elevada Luces de reversa | |
Fusible MINI 10A | 17 | Pantalla | |
Fusible MINI 15A | 18 | Bomba de combustible | |
Fusible MINI 10A | 19 | OnStar | |
Fusible MINI 10A | 20 | Compresor de aire acondicionado | |
Fusible MINI 15 A | 21 | Solenoide AIR (Reactor de Inyección de Aire) | |
Fusible MINI 15A | 22 | Control electrónico del acelerador, Módulo de control del motor | |
Fusible MINI 20A | 23 | Inyector 1 | |
Fusible MINI 15A | 24 | Emisiones 1 | |
Fusible MINI 20A | 25 | Inyector 2 | |
Fusible MINI 15A | 26 | Emisiones 2 | |
Fusible MINI 10A | 27 | Transmisión | |
Fusible MINI 15A | 28 | Módulo de control del motor, Módulo de control de la transmisión | |
Fusible MINI 10A | 29 | Módulo de control del motor, Encendido | |
Fusible MINI 25A | 30 | Limpiaparabrisas | |
Fusible MINI 10A | 31 | Espejo calefaccionado | |
Fusible MINI 25A | 32 | Toma de corriente auxiliar | |
Fusible MINI 15A | 33 | Foco derecho | |
Fusible MINI 15A | 34 | Foco izquierdo | |
Fusible MINI 10A | 35 | Luz de estacionamiento del lado del conductor | |
Fusible MINI 15A | 36 | Direccional del lado del pasajero | |
Fusible MINI 10A | 37 | Sensor de control de voltaje regulado | |
Fusible MINI 10A | 38 | Luz de estacionamiento del lado del pasajero | |
Fusible MINI 15A | 39 | Direccional del lado del conductor | |
Fusible MINI 20A | 40 | Sistema de audio | |
Fusible MINI 10A | 41 | Luz de cruce del lado del conductor | |
Fusible MINI 10A | 42 | Luz de cruce del lado del pasajero | |
Fusible MINI 10A | 43 | Luz de carretera del lado del conductor | |
Fusible MINI 10A | 44 | Luz de carretera del lado del pasajero | |
Fusible MINI 15A | 45 | Módulo de faros | |
Fusible MINI 15A | 46 | Luces diurnas 2 | |
Fusible MINI 10A | 47 | Limpiaparabrisas | |
Fusible MINI 15A | 48 | Luces diurnas 1 | |
Fusible MINI 15A | 49 | Luces antiniebla | |
Fusible MINI 15A | 50 | Claxon | |
Fusible MINI 10A | 56 | Caída de energía, Arranque | |
Relé | R1 | Arrancador | |
Relé | R2 | Desempañador trasero | |
Relé | R3 | Ventilador de enfriamiento 1 | |
Relé | R4 | Ventilador de enfriamiento 2 | |
Relé | R5 | Ventilador de enfriamiento 3 | |
Relé | R6 | Compresor de aire acondicionado | |
Relé | R7 | Bomba de combustible | |
Relé | R8 | Tren motriz |
