Diagrama de fusibles de Saturn SC 2002
El SC 2002 3ra generación (conocida también como "Z-body") tiene 2 cajas de fusibles distintas:
Diagrama de Caja de fusibles en el motor
Diagrama de Caja de fusibles del tablero de instrumentos

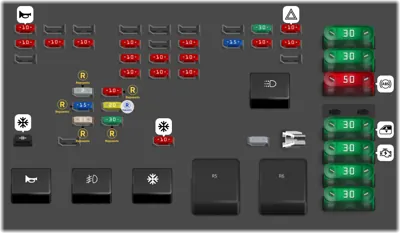

Caja de fusibles en el motor
| Tipo | Descripción | |
|---|---|---|
Fusible MAXI 30A | 1 IGN 1/4 | |
Fusible MAXI 30A | 2 BATERÍA DE TABLERO | |
Fusible MAXI 50A | 3 ABS | |
Fusible MAXI 30A | 5 VENTANAS | |
Fusible MAXI 30A | 6 IGN 3 | |
Fusible MAXI 30A | 7 VENTILADOR DE ENFRIAMIENTO | |
Fusible MAXI 30A | 8 BOMBA DE AIRE | |
Fusible MINI 10A | 9 BOCINA | |
Fusible MINI 30A | 16 DESEMPAÑADOR TRASERO | |
Fusible MINI 10A | 17 LUCES DE EMERGENCIA | |
Fusible MINI 10A | 18 FARO DERECHO | |
Fusible MINI 10A | 19 FARO IZQUIERDO | |
Fusible MINI 10A | 20 LUCES ANTINIEBLA | |
Fusible MINI 10A | 21 LUCES DE REVERSA | |
Fusible MINI 10A | 23 PCM I | |
Fusible MINI 15A | 24 FRENOS | |
Fusible MINI 10A | 25 LUCES DE ESTACIONAMIENTO | |
Fusible MINI 10A | 26 PCM B | |
Fusible MINI 10A | 28 EMISIONES | |
Fusible MINI 10A | 29 EIS | |
Fusible MINI 10A | 30 INYECTORES | |
Fusible MINI 10A | 32 TRS LP | |
Fusible MINI 10A | 33 TRS 3/4 | |
Fusible MINI 10A | 34 TRS 2/TCC | |
Diodo MINI | 35 DIODO DE AIRE ACONDICIONADO | |
Fusible MINI 10A | 37 AIRE ACONDICIONADO | |
Fusible MINI | 38 REINICIO DE ACEITE | |
Extractor de fusible | FUSE PULLER Herramienta para la extracción de los fusibles. | |
Fusible MINI 2A | SPARE1 REPUESTO 1 | |
Fusible MINI 10A | SPARE4 REPUESTO 2 | |
Fusible MINI 15A | SPARE2 REPUESTO 3 | |
Fusible MINI 20A | SPARE5 REPUESTO 4 | |
Fusible MINI 25A | SPARE3 REPUESTO 5 | |
Fusible MINI 30A | SPARE6 REPUESTO 6 | |
Relé | R1 LUCES DE CONDUCCIÓN DIURNA | |
Relé | R2 BOCINA | |
Relé | R3 LUCES ANTINIEBLA | |
Relé | R4 AIRE ACONDICIONADO | |
Relé | R5 VENTILADOR DE ENFRIAMIENTO | |
Relé | R6 BOMBA DE AIRE |

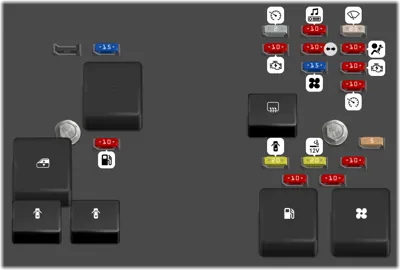

Caja de fusibles del tablero de instrumentos
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 15A | 2 | SUN | |
Fusible MINI 10A | 3 | (FUEL PUMP) Bomba de combustible | |
Fusible MINI 2A | 4 | (CRUISE 2) Control de crucero | |
Fusible MINI 10A | 5 | (RADIO (IGN)) Radio y sistema de audio | |
Fusible MINI 25A | 6 | (WIPER) Limpiaparabrisas | |
Fusible MINI 10A | 7 | (IGN 1) Encendido | |
Fusible MINI 10A | 8 | (TURN) Luces de giro o guiño | |
Fusible MINI 10A | 9 | (AIR BAG) Airbag | |
Fusible MINI 15A | 10 | (HVAC) Motor soplador de AC | |
Fusible MINI 10A | 11 | (IGN 3) Encendido | |
Fusible MINI 10A | 12 | (CRUISE 1) Control de crucero | |
Fusible MINI 5A | 13 | CD (RIA) | |
Fusible MINI 20A | 14 | (LOCKS) Sistema de cierre de puertas eléctrico | |
Fusible MINI 20A | 15 | (LIGHTER) Encendedor de cigarrillos / enchufes de corriente | |
Fusible MINI 10A | 16 | RADIO (BAT) | |
Fusible MINI 10A | 17 | BODY | |
Fusible MINI 10A | 18 | BODY COMP | |
Relé | R1 | (RR DEFOG) Desempañador trasero | |
Relé | R2 | (WINDOW) Ventanas eléctricas | |
Relé | R3 | (DOOR UNLOCK) Sistema de cierre de puertas eléctrico | |
Relé | R4 | (DOOR LOCK) Sistema de cierre de puertas eléctrico | |
Relé | R6 | (FUEL PUMP) Bomba de combustible | |
Relé | R7 | (HVAC BLOWER) Motor soplador de AC |
