Diagrama de fusibles de Renault Kangoo 2000
El Kangoo 2000 generación Kangoo I (conocida también como "KC", "FC") tiene 6 cajas de fusibles distintas:
Diagrama de Caja de Fusibles del Compartimento de Pasajeros
Diagrama de Relés en el Compartimento de Pasajeros (LHD Europa - Excepto Suecia))
Diagrama de Relés en el Compartimento de Pasajeros (Tipo 2)
Diagrama de Caja de Fusibles del Motor
Diagrama de Caja de relés del motor (Tipo 1)
Diagrama de Caja de relés del motor (Tipo 2)
Caja de Fusibles del Compartimento de Pasajeros
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible ATO 10A | 2 | Tablero de instrumentos / Radio / Retrovisores eléctricos / Radioteléfono | |
Fusible ATO 15A | 3 | Plafonier/ Antiarranque / Iluminación maletero | |
Fusible ATO 30A | 4 | Corta consumidores | |
Fusible ATO 30A | 5 | Enganche de remolque | |
Fusible ATO 10A | 6 | Toma de diagnóstico / Luces bajas / Alarma | |
Fusible ATO 30A | 7 | Luneta trasera térmica | |
Fusible ATO 20A | 8 | Cierre eléctrico de las puertas/ Antiarranque | |
Fusible ATO 15A | 9 | Luces antiniebla delanteras [si equipado] | |
Fusible ATO 15A | 14 | Limpia-lavaluneta trasera/ Luces de marcha atrás/ Luneta trasera térmica/ Antiarranque/ Olvido de luces | |
Fusible ATO 20A | 15 | Limpiaparabrisas | |
Fusible ATO 15A | 16 | Luces de stop/ Tablero de instrumentos/ Airbag | |
Fusible ATO 10A | 17 | ABS [si equipado] | |
Fusible ATO 2A | 18 | Alarma / Alimentación general [si equipado] | |
Fusible ATO 25A | 19 | Levantacristales eléctrico izquierdo | |
Fusible ATO 25A | 20 | Levantacristales eléctrico derecho | |
Fusible ATO 20A | 21 | Asiento térmicos calefaccionados [si equipado] | |
Fusible ATO 20A | 22 | Levantavidrios traseros [si equipado] | |
Fusible ATO 15A | 24 | Aire acondicionado | |
Fusible ATO 15A | 25 | Radio/ Encendedor | |
Fusible ATO 25A | 26 | Calefacción | |
Fusible ATO 10A | 27 | Luz alta izquierda/ Tablero de instrumentos | |
Fusible ATO 10A | 28 | Luz alta derecha | |
Fusible ATO 10A | 29 | Luz baja izquierda | |
Fusible ATO 10A | 30 | Luz baja derecha | |
Fusible ATO 10A | 31 | Luz izquierda de posición/ Tablero de instrumentos/ Iluminación de los comandos/Radio/ Calefacción | |
Fusible ATO 10A | 32 | Luz derecha de posición/ Iluminación de los comandos | |
Fusible ATO 10A | 33 | Luces antiniebla traseras [si equipado] | |
Fusible ATO 15A | 34 | Bocina | |
Fusible ATO 10A | 35 | Luces intermitentes | |
Fusible ATO 10A | 36 | Desempañador espejos exteriores [si equipado] |

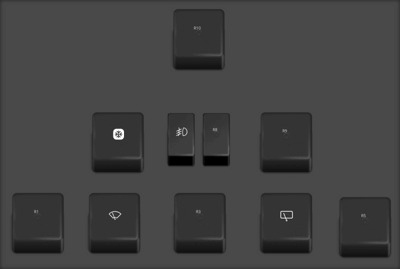

Relés en el Compartimento de Pasajeros (LHD Europa - Excepto Suecia))
| Tipo | Nro | Descripción | |
|---|---|---|---|
Relé | R1 | Zumbador de alarma por alumbrado exterior no apagado | |
Relé | R2 | Relé del limpiaparabrisas | |
Relé | R3 | Relé-interruptor para intermitentes y alarma | |
Relé | R4 | Relé del limpiaparabrisas trasero | |
Relé | R5 | Relé de la luneta térmica (ventana trasera con calefacción) | |
Relé | R6 | Relé "+" después del interruptor de encendido / "+" antes del interruptor de encendido / Relé del compresor del A/A | |
Relé | R7 | Relé de la luz antiniebla / Receptor para el control remoto del cierre centralizado de puertas | |
Relé | R8 | Relé del sensor de nivel de combustible (1061) (sistemas de gasolina/GLP) | |
Relé | R9 | Relé para el cierre centralizado de puertas eléctrico | |
Relé | R10 | Receptor para el control remoto del cierre centralizado de puertas |

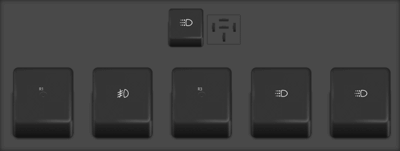

Relés en el Compartimento de Pasajeros (Tipo 2)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Relé | R1 | Relé de la luneta térmica (ventana trasera con calefacción) | |
Relé | R2 | Relé de la luz antiniebla | |
Relé | R3 | Relé para los circuitos principales de encendido | |
Relé | R4 | Relé de luces diurnas - - Si está equipado | |
Relé | R5 | Relé de luces diurnas - - Si está equipado | |
Relé | R6 | Relé de luces diurnas - - Si está equipado | |
Relé | R7 | Vacío |

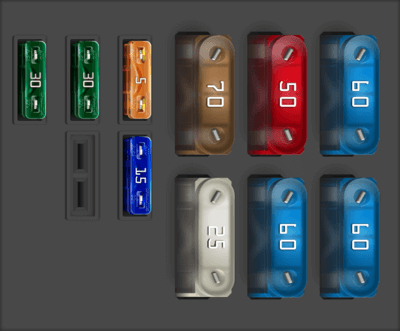

Caja de Fusibles del Motor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible ATO 30A | 1 | Gestión del motor (sistema de inyección) | |
Fusible ATO 30A | 2 | Control del motor del ventilador de refrigeración (algunos modelos) | |
Fusible ATO 5A | 3 | Gestión del motor (D7F726) | |
Fusible ATO 15A | 5 | Gestión del motor | |
Fusible MAXI 70A | 6 | ECU para el sistema de precalentamiento | |
Fusible MAXI 50A | 7 | Control del motor del ventilador de refrigeración | |
Fusible MAXI 60A | 8 | Interruptor combinado, luces de circulación diurna (modelos seleccionados), caja de fusibles/relés, cuadro de instrumentos (F4-F9), relés del circuito principal de encendido | |
Fusible MAXI 25A | 9 | Sistema de frenos antibloqueo ABS | |
Fusible MAXI 60A | 10 | Sistema de frenos antibloqueo ABS | |
Fusible MAXI 60A | 11 | Cierre centralizado (algunos modelos), interruptor combinado, caja de fusibles/relés, panel de instrumentos (F35) (algunos modelos), luces de advertencia (algunos modelos), interruptor de encendido |

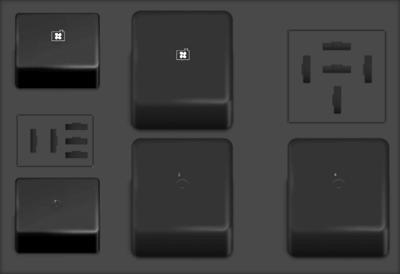

Caja de relés del motor (Tipo 1)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Relé | 1 | Relé del motor del ventilador de refrigeración 2 | |
Relé | 2 | Relé del módulo de combustible (bomba de combustible) | |
Relé | 3 | Vacío | |
Relé | 4 | Relé del embrague electromagnético del compresor del A/A (Aire Acondicionado) | |
Relé | 5 | Relé del motor del ventilador de refrigeración 1 | |
Relé | 6 | Vacío | |
Relé | 7 | Relé de control del motor |

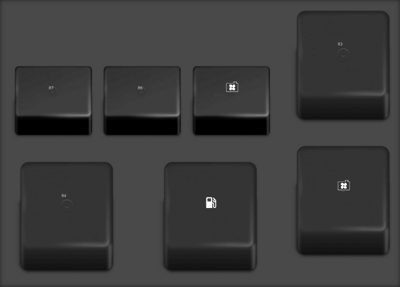

Caja de relés del motor (Tipo 2)
| Tipo | Nro | Descripción | |
|---|---|---|---|
Relé | R1 | Relé del motor del ventilador de refrigeración 2 | |
Relé | R2 | Relé de la bomba de combustible | |
Relé | R3 | Relé del motor del ventilador de refrigeración 2 (D4F712) | |
Relé | R4 | Relé del embrague electromagnético del compresor del A/A | |
Relé | R5 | Relé del motor del ventilador de refrigeración 1 | |
Relé | R6 | Relé del motor de arranque (K7J 701, con transmisión automática) | |
Relé | R7 | Relé de control del motor |
