Diagrama de fusibles de Fiat Palio Adventure 2014
El Palio Adventure 2014 1ra generación (conocida también como "178") tiene 2 cajas de fusibles distintas:
Diagrama de Fusiblera del habitáculo
Diagrama de Fusibles en el compartimento del motor

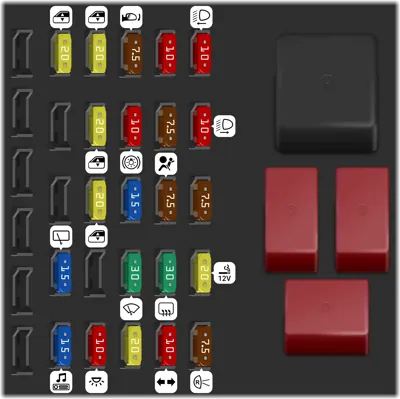

Fusiblera del habitáculo
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MINI 10A | F1 | Faro bajo izquierdo. | |
Fusible MINI 10A | F2 | Faro bajo derecho. | |
Fusible MINI 7.5A | F3 | Alimentación, luz de la matrícula, iluminación de los mandos del aire acondicionado, iluminación de la radio, iluminación del cenicero, iluminación de la toma de corriente en la consola. | |
Fusible MINI 20A | F4 | Toma de corriente. | |
Fusible MINI 7.5A | F5 | Alimentación interna, luz de marcha atrás, bobina, central del cofre del motor, sistema de climatización manual. | |
Fusible MINI 10A | F6 | Alimentación interna. | |
Fusible MINI 7.5A | F7 | Central ABS. | |
Fusible MINI 7.5A | F8 | Air bag. | |
Fusible MINI 30A | F9 | Luneta térmica. | |
Fusible MINI 10A | F10 | Luces de giro, emergencia, cuadro de instrumentos. | |
Fusible MINI 7.5A | F11 | Servicio +15, alimentación interna para la radio, espejo eléctrico, iluminación del tablero de instrumentos, iluminación de los mandos del espejo eléctrico, sensor de lluvia. | |
Fusible MINI 10A | F12 | Stop, cuadro de instrumentos. | |
Fusible MINI 15A | F13 | Alimentación +30, mando de la iluminación de las luces externas. | |
Fusible MINI 30A | F14 | Limpiaparabrisas y bomba de dos direcciones. | |
Fusible MINI 20A | F15 | Traba eléctrica de puertas. | |
Fusible MINI 20A | F16 | Levantavidrio eléctrico trasero izquierdo. | |
Fusible MINI 20A | F17 | Levantavidrio eléctrico trasero izquierdo. | |
Fusible MINI 20A | F18 | Levantavidrio eléctrico delantero izquierdo. | |
Fusible MINI 10A | F20 | Alimentación +30, luz interna, radio, toma de diagnosis. | |
Fusible MINI 20A | F21 | Levantavidrio eléctrico trasero derecho. | |
Fusible MINI 15A | F24 | Limpialuneta. | |
Fusible MINI 15A | F25 | Alimentación subwoofer. |
Fusibles en el compartimento del motor
| Tipo | Nro | Descripción | |
|---|---|---|---|
Fusible MAXI 60A | F00 | Bujías de precalentamiento | |
Fusible MAXI 20A | F03 | conmutador de arranque | |
Fusible MAXI 70A | F01 | Central del tablero | |
Fusible MAXI 40A | F02 | Central de tablero | |
Fusible MAXI 30A | F06 | Primera velocidad del electroventilador del radiador | |
Fusible MAXI 40A | F07 | Segunda velocidad del electroventilador del radiador | |
Fusible MAXI 50A | F04 | Antiskid | |
Fusible MAXI 40A | F08 | Electroventilador del aire acondicionado | |
Fusible MINI 7.5A | F18 | Central de control del motor | |
Fusible MINI 15A | F21 | Bomba de combustible | |
Fusible MINI 10A | F17 | Central de control del motor | |
Fusible MINI 20A | F22 | Inyectores, bobina de encendido, bomba de combustible | |
Fusible MINI 15A | F11 | Velocímetro, sonda lambda, electroventilador canister, control del motor, carga secundaria | |
Fusible MINI 10A | F14 | Faro alto derecho | |
Fusible MINI 7.5A | F19 | Compresor del aire acondicionado | |
Fusible MINI 10A | F15 | Faro alto izquierdo | |
Fusible MINI 15A | F10 | Bocina | |
Fusible MINI 7.5A | F24 | +15/54 Comando de faro auxiliar | |
Fusible MINI 15A | F30 | Faro auxiliar | |
Fusible MINI 7.5A | F16 | Central de control del motor, relay de control del sistema de refrigeración del motor |
